Digitální hodiny s CPLD obvodem, doplněné o generátor časových značek a dva časovače jsme popsali v části našich projektech. Tyto hodiny mohou běžet naprosto autonomně, ale stejně tak dobře můžou být připojeny na mikropočítač, například k Arduinu, Raspberry nebo kterémukoliv jinému mikropočítači. Hodiny tak rozšíří možnosti použití mikropočítače. V tomto příspěvku popíšeme způsoby ovládání hodin z mikropočítače. Následující obrázek ukazuje vnitřek hodin.

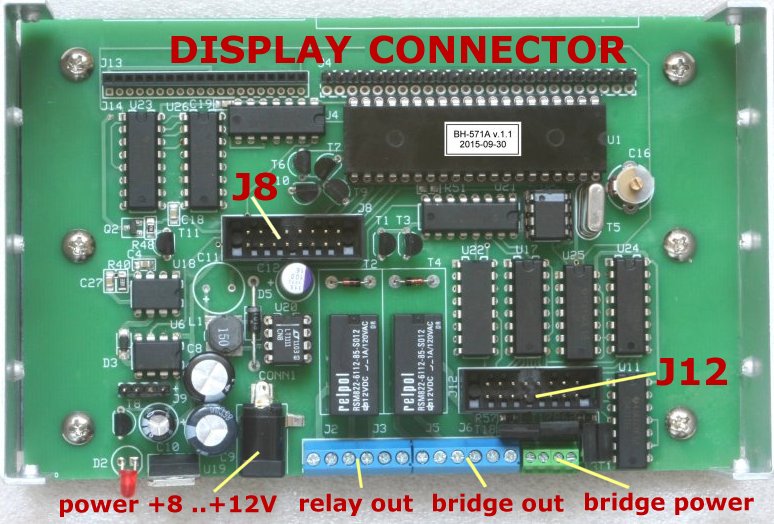

Obr. 1 - vnitřek digitálních hodin BH571A
Pro připojení hodin k mikropočítači je určen konektor J8.Na tomto konektoru jsou všechny potřebné signály pro nastavení hodin a pro zjištění jejich stavu. Následující obrázek ukazuje zapojení konektoru J8
Obr. 2 - signály na konektoru J8 hodin BH571A
Vstupní signály z mikropočítače do hodin:
| /SLOW SET |
nastavuje čítač minut |
| /FAST SET |
nastavuje čítač hodin |
| /SEC IN |
blokuje vnitřní čítač sekund |
| STOP |
zastaví všechny čítače hodin |
| ZERO |
vymaže všechny čítače hodin a nastaví stav "00.00.00" |
| /ALARM IN |
nastavuje časovač |
| /SLEEP IN |
spouští časovač |
| /SNOOZE IN |
povolí opakování časovače |
| SET ALARM OFF |
povolí nebo zakáže časovače |
Výstupní signály z konektoru J8 hodin do mikropočítače:
| /RESET |
log.0 je generována při připojení hodin na napájení |
| RESET |
log.1 je generována při připojení hodin na napájení.
Signál RESET je synchronní se signálem /RESET. |
| /LOWLINE |
log.0 indikuje výpadek na napájení.
Hodiny přejdou na záložní provoz z baterií. |
| STOP |
log.1 indikuje že hodiny jsou v režimu STOP. |
| ZERO |
log.1 indikuje stav čítačů "00.00.00". |
| ALARM ON/OFF |
indikuje povolení nebo blokování časovače |
| +12V |
výstup vnitřního napájení hodin, +12V |
| +5V |
výstup vnitřního napájení hodin, +5V |
Konektor časových značek
Na konektoru J12 jsou časové pulzy odvozené od hlavního oscilátoru. Tyto pulzy lze použít pro libovolné účely, například je lze vysílat a bezdrátově řídit podružné hodiny v okolí. Pulzy jsou v pozitivní CMOS logice, Log.1 má úroveň přibližně +12V.
Obr. 3 - signály na konektoru J12 hodin BH571A
Signály "HB-Q" a "HB-/Q" jsou výstupní signály pro řízení H-můstku, který pak ovládá analogové hodiny s krokovým motorkem (např. hodiny Pragotron). Signál "HBI" je vstup pulzů do obvodu pro řízení můstku. Ačkoliv hodiny BH571A mají vlastní H-můstek dovolující připojit hodiny s krokovými motory až do napětí 60V, je možné pomocí signálů "HBI" anebo "HB-Q" a "HB-/Q" připojit vlastní externí H-můstek. Lze také tyto signály vysílat a vlastní H-můstek vytvořit na vzdáleném místě u analogových hodin.
Signály "RE ALARM OUT" a "RE SLEEPOUT" jsou výstupní signály, které v hodinovém modulu řídí relé. Tyto signály lze použít pro řízení externích relé, například když se požaduje spínání jiných větších relé a podobně. Signály lze také zavést do řídícího mikropočítače, kde se použijí např. jako přerušení.
Konektory displeje
Konektory pro připojení displeje jsou zdvojené, mají řádky "a" a "b". Zdvojení konektorů dovoluje připojit současně displej (zasunutím destičky displeje do řádky "a" konektoru) a současně připojit mikropočítač (do řádky "b" konektoru). Mikropočítač pak může dekódovat stav výstupu CPLD hodinového obvodu.
Zapojení pinů konektoru pro výstup čítače minut a hodin:

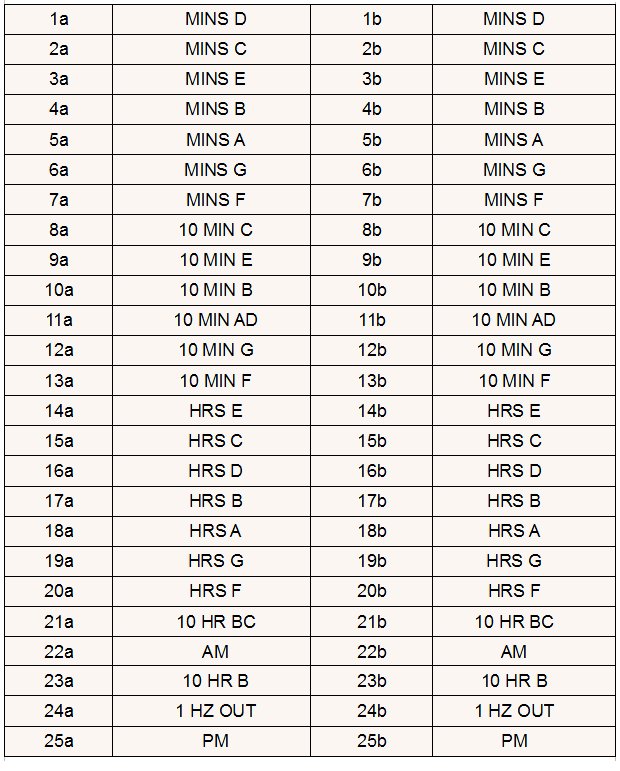

Obr. 4 - signály na výstupním konektoru čítačů hodin a minut
| MINS x |
segmenty jednotek minut |
| 10 MIN x |
segmenty desítek minut |
| HRS x |
segmenty jednotek hodin |
| 10 HR x |
segmenty desítek hodin |
Zapojení pinů konektoru pro výstup čítače sekund:

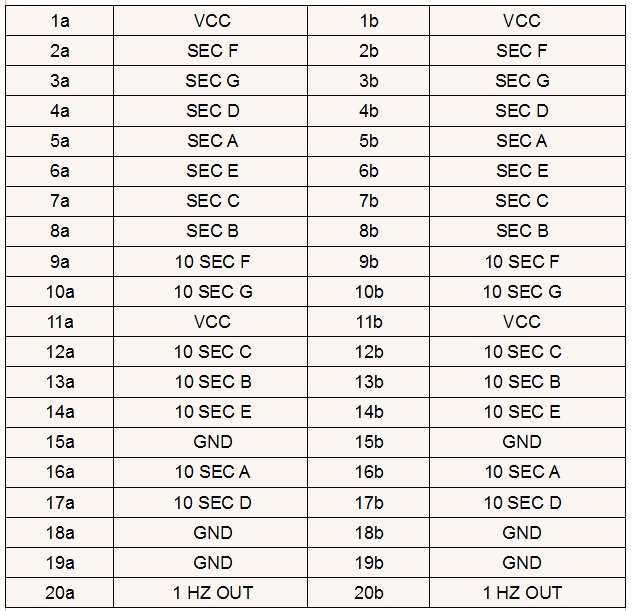

Obr. 5 - signály na výstupním konektoru čítačů sekund
| SEC x |
segmenty jednotek sekund |
| 10 SEC x |
segmenty desítek sekund |
| VCC |
kladné napájení pro desku displeje. Napětí závisí na použitém displeji (LED, VFD, LCD...) |
| 1 HZ OUT |
signál 1 Hz například pro blikání oddělovací dvojtečky |
|
