Základní vybavení pro práci v elektronice



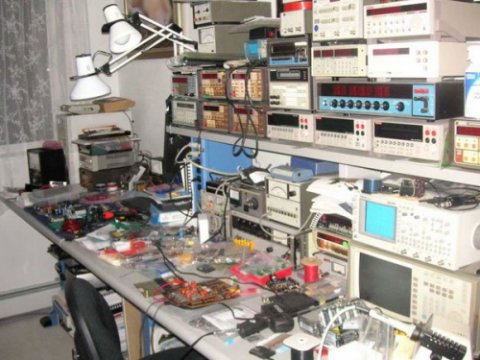

Co si koupit, když se rozhodnete zřídit si domácí elektronickou laboratoř? Co je nutné a co ještě počká? Kolik to bude stát?

Aby jste se naučili elektroniku, je absolutně nezbytná praxe. Sama teorie, čtení knížek v žádném případě nestačí. Pro praxi je však potřebné určité vybavení. Přístroje (napáhjecí zdoj, voltmetr, ...) a součástky (odpory, kondenzátory, tranzistory...). Otázkou je, co konkrétně koupit, kde to koupit a kolik investovat. O tom je tento článek.


Dvě pravidla, které by jste měli znát.

Bez ohledu na to, jaký máte rozpočet, kolik peněz chcete nebo můžete do vybavení investovat, měli by jste dodržovat zásadu nekupovat brak. Moje zkušenosti ukazují, že na vybavení, tedy měřících přístrojích a nářadí se nevyplatí šetřit. Měřící přístroje a nářadí kupujte jen značkové od renomovaných výrobců. Nářadí kupujte v kamenných obchodech, kde si je prohlédnete a vyberete. Nevyplatí se kupovat nářadí vyráběné v Asii, protože jeho životnost je velmi krátká.

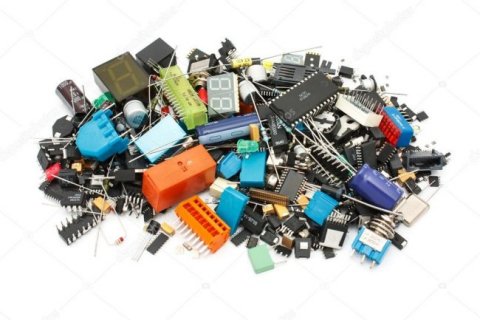

Elektronické součástky a spotřební materiál se vyplatí nakupovat on-line přes internet. Nebojte se nákupu ze zahraničí. Vždy si ověřte různé zdroje pro tu samou součástku a porovnejte ceny včetně dopravy a DPH. Vyplatí se obvykle nákup ve větším množství, více součástek od jednoho dodavatele, kde ušetříte na dopravě. Já osobně nejraději nakupuji od RS Components v Anglii nebo Mouser v USA. Proč? Protože mají velký výběr a ceny i s dopravou jsou často nižší než u prodejců v České republice. Nebráním se ani nákupou na eBay. Při nákupou na eBay je však potřeba být opatrný. Vyhýbám se nákupům z Číny, protože čínští prodejci na eBay většinou prodávají jen falza a nikoliv původní součástky. V řadě jiných nabídek na eBay jsou naopak ceny vyšší než u velkých distributorů (Mouser, Digilec, RS Components, ...). Přesto v mnoha případech lze pořídit na eBay výhodně elektronické součástky, které vyprodávají evropské firmy (obvykle z Německa, Anglie, Francie).

Dobrým zdrojem historických součástek na pokusy jsou také různé místní burzy nebo vyřazená elektronika, z které lze demontáží získat potřebné a zajímavé věci.


Nezákladnější vybavení

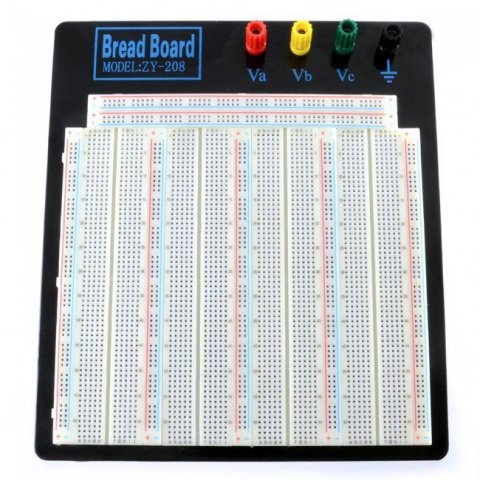

Jestliže nemáte skoro žádné peníze, jste chudý školák a chcete začít s elektronikou. Jak začít? Možná vás to překvapí, ale je to možné. Napájecí zdroj lze použít baterii 9V, nepájivé pole, spojovací kablíky a několik součástek. Ačkoliv je to překvapivé, i s tímto minimálním vybavení je možné zkonstruovat řadu docela užitečných věcí. Nepájivé pole je velmi užitečná věc a je vhodné pořídit si raději velké než malé nepájivé pole, protože je velmi snadno zaplníte. Konstrukce na nepájivém poli mohou být i dosti rozsáhlé. V každém případě, tyto konstrukce však nebudou mít dlouhé trvání, protože budou sestaveny právě jen na nepájivém poli k ověření vašeho nápadu. Po otestování vašeho nápadu je zase rozeberete.

Jestliže chcete, aby vaše konstrukce byla trvanlivější a vydržela vám déle, potřebujete minimální vybavení, kterým je voltmetr, napájecí zdroj, páječka, několik kusů nářadí.

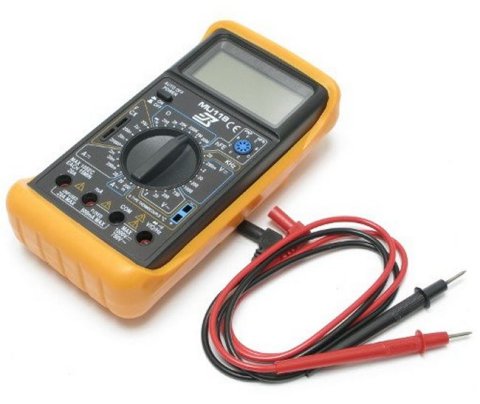

Jaký voltmetr si koupit? Určitě se vyplatí digitální multimetr na baterii, který lze pořídit v internetových on-line prodejnách nebo v prodejnách pro amatéry. Ve většině případů to jsou 3.5 místné LCD přístroje, které měří napětí, proud, odpor. Některé (ty dražší) také kapacitu kondenzátorů, frekvenci nebo základní hodnoty tranzistorů. Vyplatí se zůstat u přístrojů, které měří jen napětí, proud a odpor, protože tyto levné multimetry měří kapacitu kondenzátorů a hodnoty tranzistorů s dostatečnou přesností jen v malém rozsahu. Pouze značkové přístroje, např. Agilent, dokáží měřit kapacitu kondenzátorů přesně v širším rozsahu. Jenže cena značkových přístrojů je o dost vyšší. Pro začátek vaší činnosti tedy postačí základní multimetr.

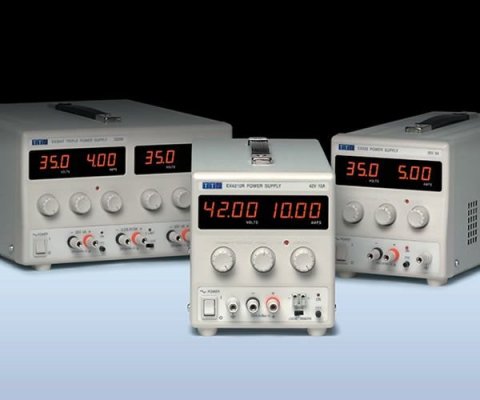

Jaký napájecí zdroj si koupit? Pro výběr napájecího zdroje je podstatná cena a použití. Zlatá střední cesta je regulovatelný stejnosměrný zdroj do 30V s výkonem 50 až 100 Watt. V každém případě by měl být od známého výrobce. Přitom není důležité, zda je nový nebo použitý. Kde napájecí zdroj koupit? Pokud znáte přesný typ a výrobce, můžete hledat konkrétního prodejce přes internet. Druhou možností je zkusit hledat na eBay. Doporučuji nákup z Německa nebo z Anglie, kvůli ceně za dopravu. Rozhodně ne z USA, kde mají síť 110 Volt a zaplatíte mnoho peněz za dopravu a DPH, ani ne z Číny, kvůli mizerné kvalitě a krátké životnosti. Budete-li nakupovat napájecí zdroj z eBay, zaměřte se na značky Hewlett Packard, Rohde Schwarz, TTI. Posledně jmenovaný výrobce (TTI) vyrábí slušné napájecí zdroje za celkem dobré ceny.

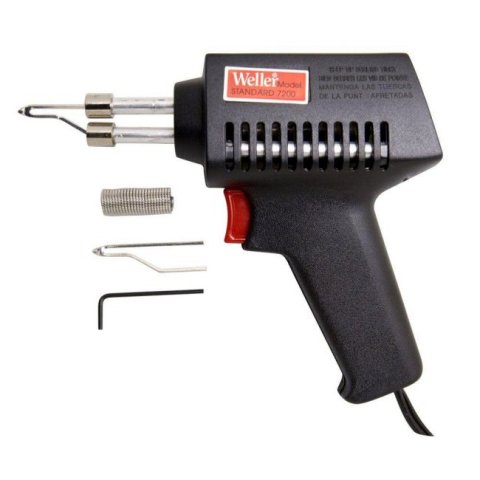

Jakou páječku si koupit? Nejzákladnější páječku, kterou budete potřebovat a využijete vždy, je klasická trafo pájka. Koupíte ji v obchodech elektro nebo obchodech pro amatéry. Transformátorová páječka funguje na principu ohřevu drátu (pájecí smyčky), kterým prochází velký proud při malém napětí. Pájecí smyčka je měděný, nelakovaný, ale pocínovaný drát o průměru 1.5 až 2.5 mm. Pájecí smyčky lze koupit samostatně. Pomocí trafo páječky lze bez problémů pájet součástky s drátovými vývody. Problém je pouyžití páječky při pájení povrchově montovaných součástek (tzv. SMD). Jednak velikost pájecí smyčky je vzhledem k velikosti SMD součástky příliš velká a dále, průchodem proudu v pájecí smyčce dochází nejen k ohřevu smyčky, ale také k vzniku elektromagnetického pole, které SMD součástku přitahuje a snadno ji posune z pájecích plošek pryč.

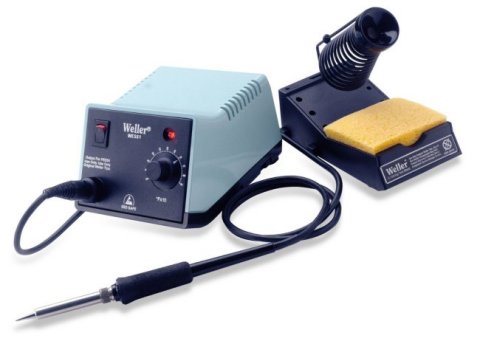

Budete-li používat také SMD součástky a tomu se časem nevyhnete, budete potřebovat mikropájku. Vyberte si mikropájku s regulací teploty, protože budete používat jak olovnatou pájku (to je cín s přísadou olova), tak bezolovnatou pájku (tedy cín bez olova). Bezolovnatá pájka má však vyšší bod tání a budete muset nastavit vyšší teplotu mikropáječky.

Jaké nářadí si koupit? Minimální vybavení je pinzeta, štípací kleště a ploché kleště, dále ploché a křížové šroubováky. Vyplatí se nešetřit a koupit kvalitní nářadí od známého výrobce, nikoliv však z Číny. Osobně nemám, rád různé sady, prtože jsou drahé a jsou v nich často nepotřebné věci. Raději kupuju jednotlivé kousky a výlučně v kamenných obchodech. Dobrým zdrojem je Hornbach, který prodává německé výrobky. Můžete též koupit přes eBay nebo přes internet. Vyplatí se z Německa.
