Japonská firma Toshiba vyráběla kdysi obvody pro zpracování řeči, mluveného slova. Obvody se používaly pro roboty, ve vlacích, automatech a podobně. Obvod má externí paměť SRAM, vstup pro mikrofon a výstup na reproduktor přes nf zesilovač. Paměť SRAM může být 4x64 kbit nebo 4x256 kbit, lze ji však rozšířit až do 8Mbit.
Obvod se ovládá buďto ručně nebo mikropočítačem. Ruční řízení se používalo pro přípravu obvodů pro mluvící automaty, například kiosky s prodejem čaje, kávy a podobně. Mikropočítačové řízení se používá pro roboty, kdy má obvod přjmout mluvený dotaz a má na něj odpovědět.
Bez mikropočítače, s ručním řízením je obvod schopen řešit 16 frází, které se do obvodu předem zaznamenají. Mikropočítačové ovládání obvodu, které má 11 různých povelů, umožnuje řešit teoreticky neomezený počet frází.
Obvod má 4 rychlosti: 8 kbps, 11 kbps, 16 kbps a 32 kbps. S kapacitou paměti 4x 256 kbit a při rychlosti 16 kbps lze zaznamenat (v připojené paměti obvodu a při manuelním řízení) frázi o délce 64 sec.
Napájení obvodu je +5V.

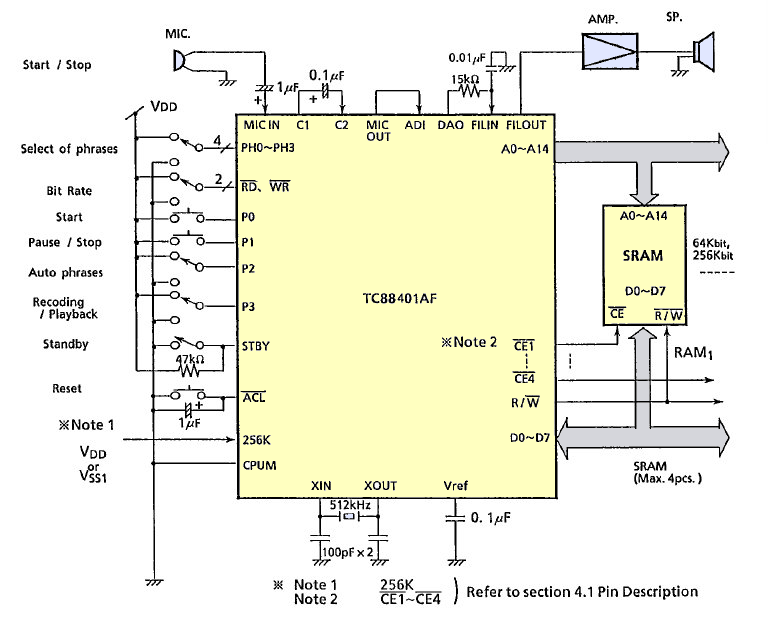

Následující obrázek ukazuje ruční řízení obvodu pro zpracování řeči:
Obr. 1 - zapojení obvodu pro zpracování řeči s manuálním ovládáním

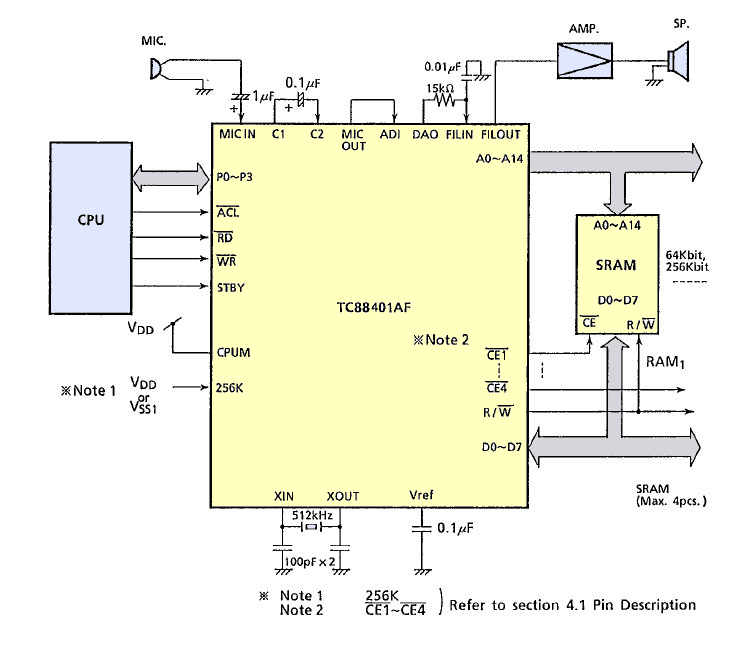

Ovládání mikropočítačem, zapojení v následujícím obrázku, má více možností. Mikropočítač přijímá zdigitalizovaný zvuk, který dekóduje a z vlastní paměti vybere vhodnou odpověď, kterou odešle zpět obvodu pro zpracování řeči. Obvod převede digitální odpověď na zvuk a přes nízkofrekvenční zesilovač ji reprodukuje.
Obr. 2 - zapojení obvodu pro zpracování řeči s mikropočítačem
Připojená paměť musí mít přístupovou rychlost nižší než 200 nsec.

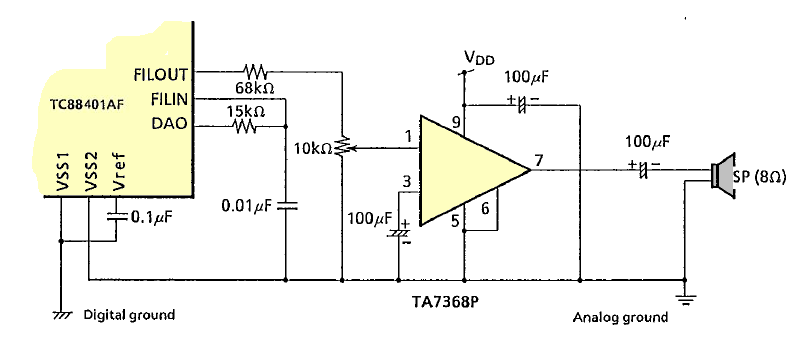

Pro připojení reproduktoru je potřeba použít nízkofrekvenční zesilovač. Jedno z možných zapojení pro reproduktor 8Ω je v násedujícím obrázku. Můžete však použít jakýkoliv jiný integrovaný nf zesilovač.
Obr. 3 - výstupní nf zesilovač

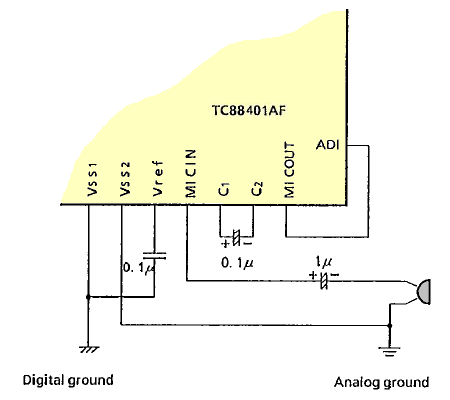

Mikrofon lze připojit k obvodu pro zpracování řeči přímo nebo přes mikrofonní zesilovač
Obr. 4 - připojení mikrofonu
Můžeme vám poskytnout několik kusů tohoto obvodu spolu s kompletním manuálem.
|
