PIC-USB vývojová deska pro Microchip mikropočítače 16C/18F s USB portem

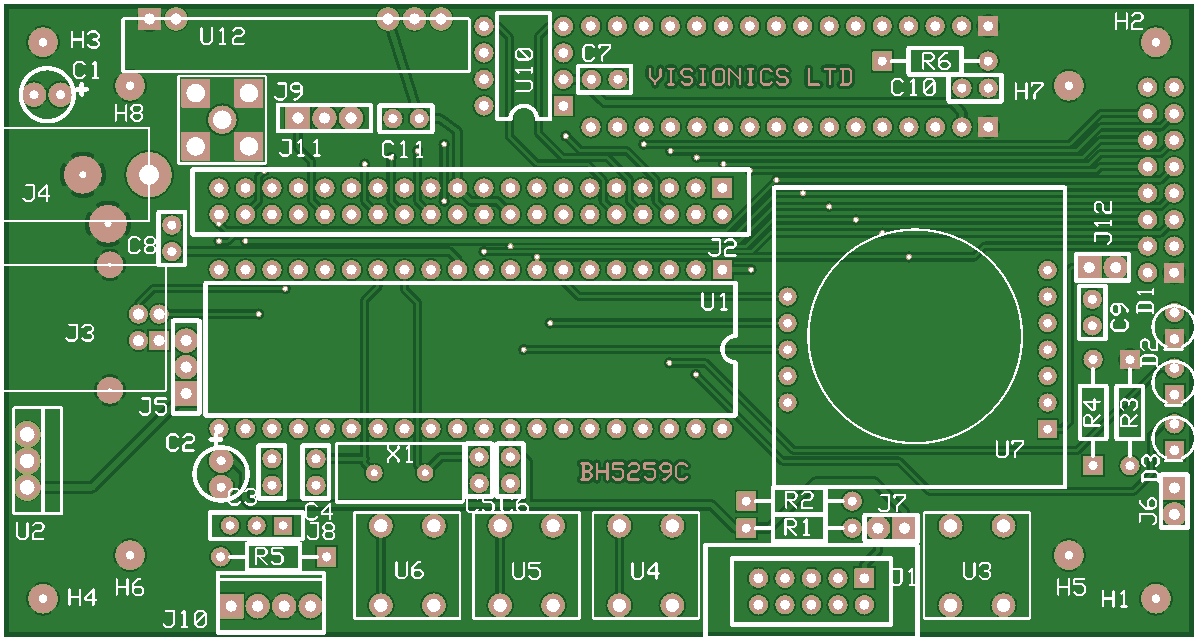

deska plošného spoje - rozměry 4.5" x 2.4" (114x61mm)

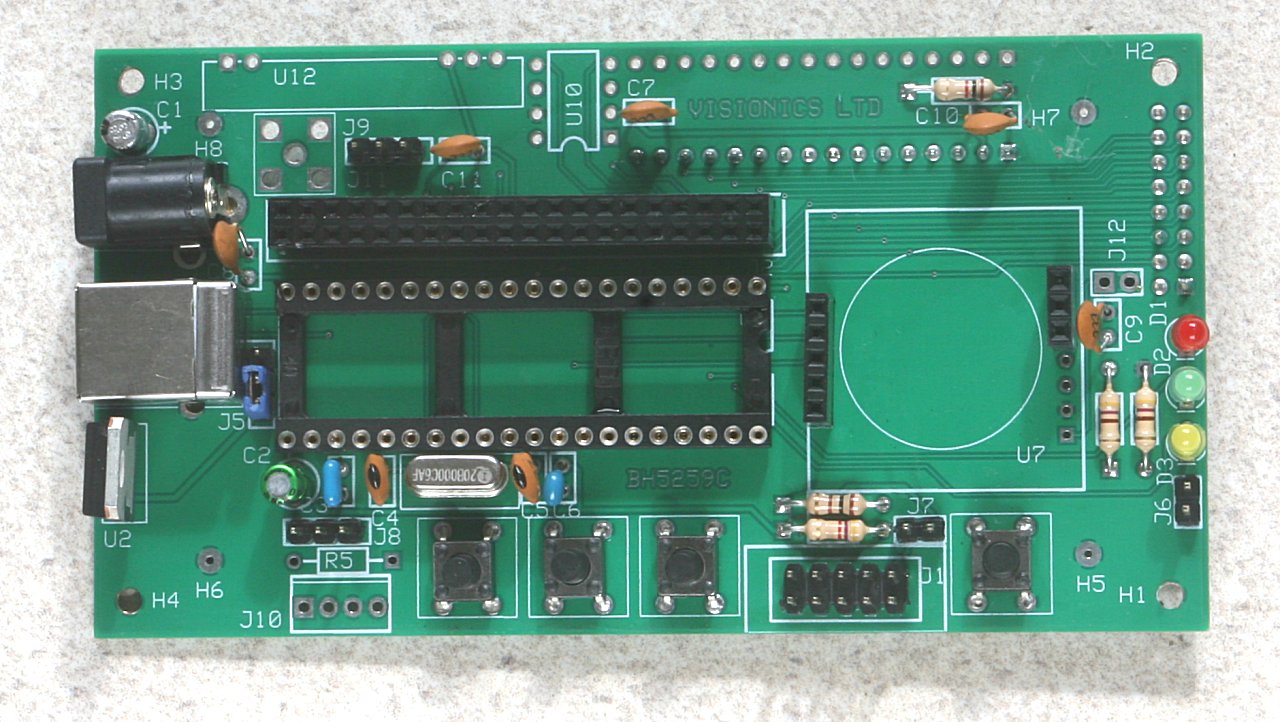

osazená deska plošného spoje - strana součástek

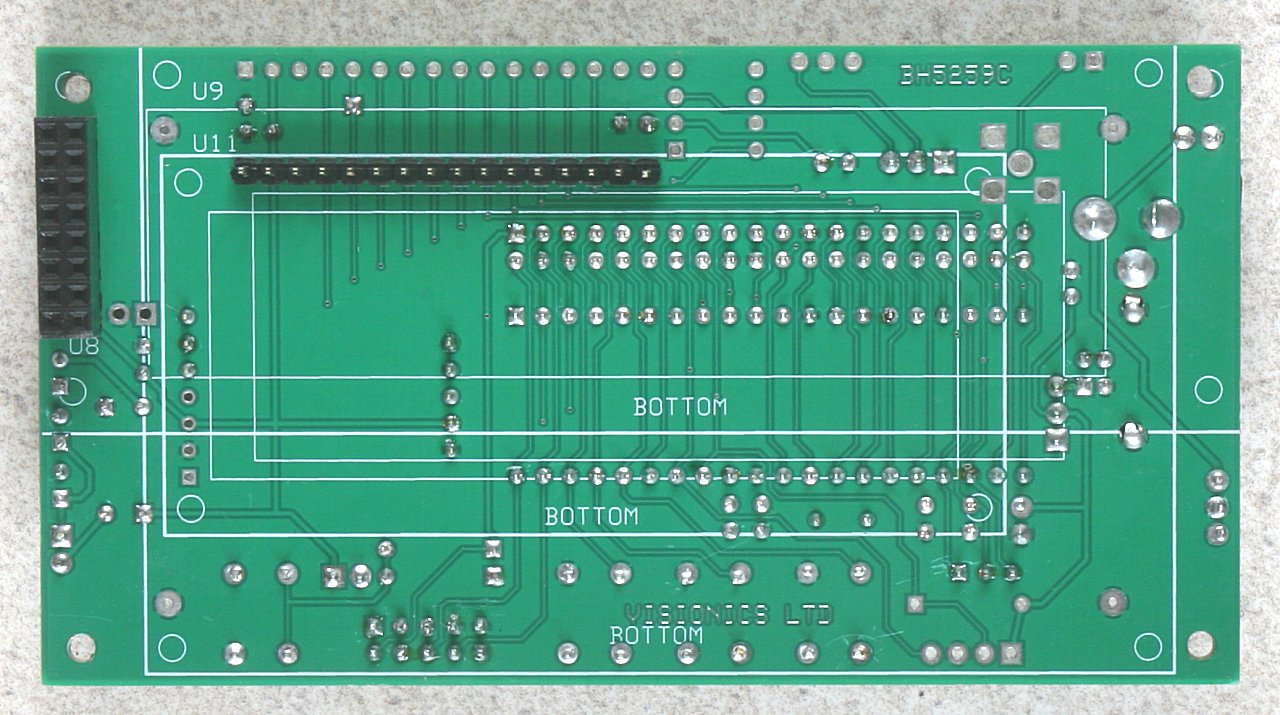

osazená deska plošného spoje - strana displeje
vývojová deska s mikropočíračem a Tiny modulem

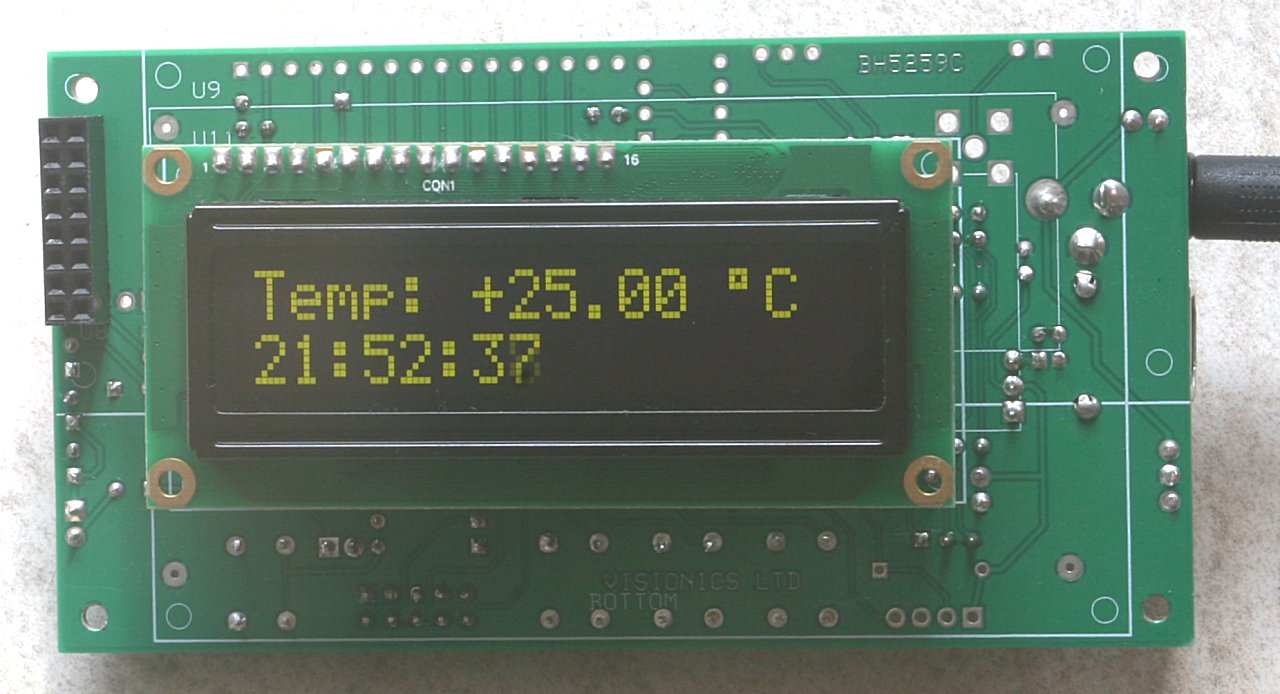

vývojová deska ze strany displeje, displej OLED 16x2
Upgrade vývojové desky
Destičky plošného spoje první verze byly rozebrány během několika dní a tak jsem v červenci 2026 udělal upgrade vývojové desky.
Nová vývojová deska má MCU patici již jen DIL40. Na desku byly přidány tyto obvody:
Tiny RTC I2C modul, který obsahuje: RTC obvod DS1307 zálohovaný baterií 2032, paměť EEPROM a teplotní čidlo DS18B20. Tento modul je nasouvací do dutinkových lišt a může být nahražen jiným Tiny I2C modulem.
konektor (J10) pro externí teplotní čidlo Sensirion SHT-71
počet tlačítek rozšířen na 3 + RESET tlačítko
alfanumerický OLED displej, volitelně 16x2 nebo 20x2 nebo 20x4 (MIDAS)
telemetrický vysílač dat v pásmu 433MHz s dosahem 700m ve volném prostoru nebo 300m v cihlové budově
Manchester enkodér dat
Telemetrický vysílač lze ovládat buďto přímo třemi tlačítky, anebo je možné jej řídit přes mikropočítač. Na konektor 2x20 pin (dutinková lišta) jsou vyvedeny všechny piny mikropočítače. Řada signálů MCU zůstala ještě nevyužita a tak je možné na tento konektor připojit další obvody nebo další mikropočítačové moduly, například klávesnici 5x4 tlačítek nebo relé pro řízení topení, chlazení atp.
Koncepce desky je taková, aby umožňovala další rozšiřování podle potřeby. Na jedné straně desky (tzv. straně součástek) jsou všechny součástky a na druhé straně je displej. Obvykle, při používání mikropočítačové desky nebo při vývoji software pozorujeme spíše displej než pouzdro mikropočítače. Ačkoliv, některé součástky lze montovat také na stranu displeje. Typicky LED diody, tlačítka ... Všechny součástky jsou v klasickém provedení, aby umožňovaly montáž zájemcům, kteří se chtějí naučit používat páječku. Většina součástek jsou konektory, dutinkové nebo kolíkové lišty. Pro sestavení desky postačí klasická pistolová trafopáječka.

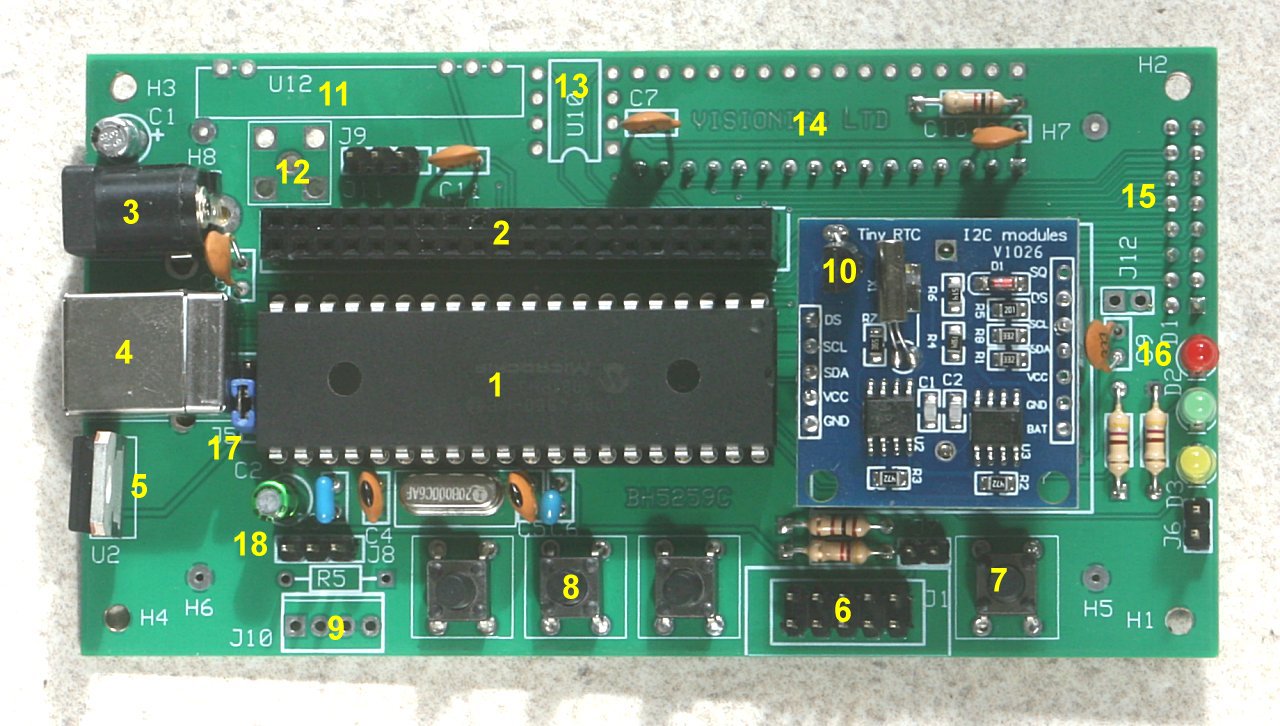

Legenda:
1
MCU Microchip PIC18F4550
2
rozšiřující konektor se všemi signály z MCU
3
napájecí konektor (+7.5V až +16V)
4
USB konektor
5
regulátor napětí
6
programovací konektor
7
tlačítko RESET
8
tři uživatelská tlačítka
9
konektor pro externí obvody a moduly s I2C
10
I2C Tiny modul, obsahuje RTC, EEPROM, baterii a čidlo teploty
11
telemetrický vysílač dat v pásmu 433 MHz
12
SMA konektor pro připojení anteny
13
Manchester encoder
14
kolíkové lišty 16 pin pro OLED displej, montují se ze strany displeje. Umožňují připojit alfanumerický displej 16x2 nebo 20x4
15
konektor pro alfanumerický displej 20x2, montuje se na straně displeje
16
LED diody. červená LED indikuje napájení, zelená a žlutá LED jsou volně použitelné z MCU.
17
jumper, volba napájení z USB nebo externího napáječe
18
přepínání rychlosti USB portu
vývojový software:
je možno použít jakýkoliv vývojový software pro mikropočítače Microchip. Existuje USB driver pro mikropočítače s USB portem, který lze instalovat do MS Windows.
uživatelský software:
jsou hotovy tyto moduly, knihovny pro 18F4550:
čtení dat z teplotního čidla DS18B20 a zobrazování na OLED ve °C nebo F
čtení dat z teplotního čidla SHT-71 (teplota a vlhkost) a zobrazování na OLED ve °C nebo F a v %
komunikace s RTC, nastavení dat a čtení dat
zápis a čtení dat do/z EEPROM
komunikace s PC přes USB
odesílání dat přes RF modul
bezdrátový termostat: na modulu se nastaví dolní a horní meze pro teplotu a vlhkost. Při jejich překročení modul odešle povely přes bezdrátový RF vysílač, kterými se zapne centrální topení nebo chlazení, anebo uzavírání nebo otevření kohoutu na topném / chladícím okruhu.
Chcete-li prázdnou destičku plošného spoje, včetně dokumentace (schema, seznam a položení součástek a stručný návod k sestavení), můžete si o destičku napsat. Nezapomeňte uvést Vaše jméno, příjmení a adresu, kam destičku poslat. Posílám poštou, doporučovaně.

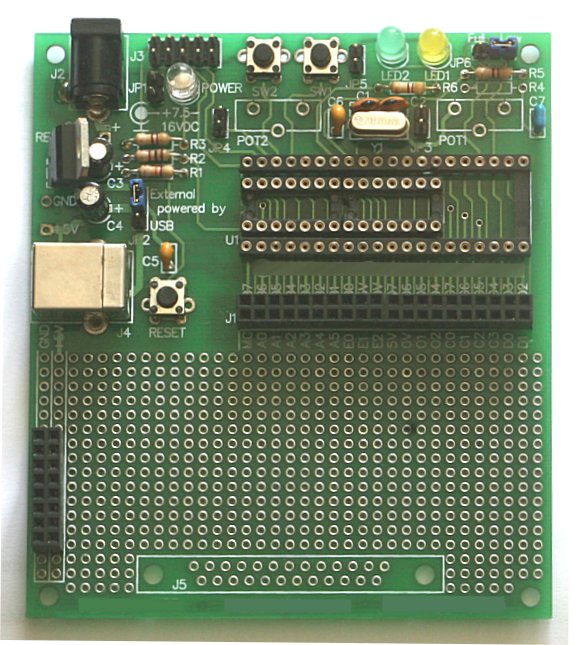

První verze vývojové desky

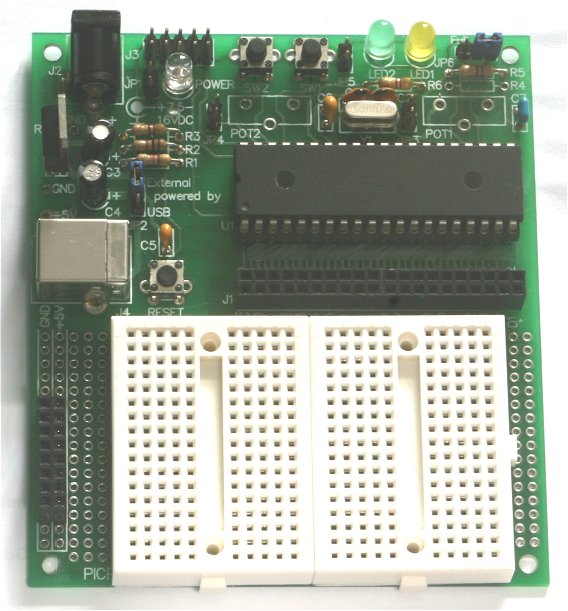

první verze vývojové desky pro Microchip mikropočítače 16C/18F s USB

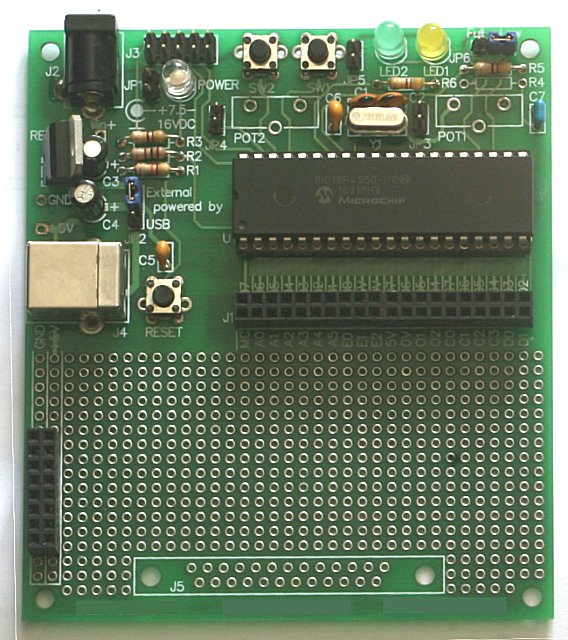

První verze vývojové destičky PIC-USB umožňovala začít pracovat s mikropočítači firmy Microchip řady 16C nebo 18F, které mají USB rozhraní. Desku v této verzi lze osadit MCU PIC 16C745, 16C765, 18F2450, 18F2455, 18F2550, 18F4450 nebo 18F4550.
Na desce je minimum potřebné pro spuštění mikropočítače:
sokl pro mikropočítač
krystal 6MHz pro PIC16 nebo 20MHz pro PIC18F
napěťový regulátor +5V pro externí napájení
USB-B konektor
RESET tlačítko
2x tlačítka
2x LED diody
2x potenciometry
konektor pro externí napájení (lze napájet též z USB portu)
programovací konektor
výstupní lišta a nepájivé pole pro další rozšiřování
