Osciloskop je přístroj, který zobrazuje napěťový signál v závislosti na čase,
tedy Y=f(t) nebo proti jinému napěťovému signálu (XY).
Osciloskop zobrazuje elektrický signál, ale se vhodným čidlem, senzorem, dokáže
zobrazovat údaje jiných veličin, například teplotu, tlak, pohyb atd. Osciloskop
má mnoho aplikací, mnoho způsobů použití v nejrůznějších oblastech.

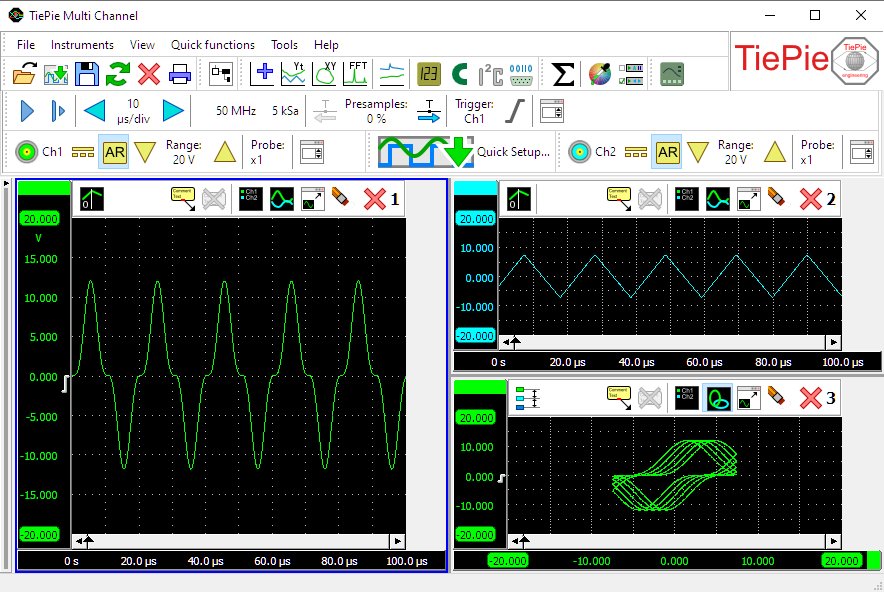

obrazovka PC osciloskopu
grafy na osciloskopu
Osciloskop může zobrazovat jeden nebo více grafů, kde každý graf představuje
jeden nebo více signálů nebo různé části signálů. Graf může zobrazit signál(y)
jako funkce času Y(t) nebo v režimu XY, s interpolací nebo bez interpolace.
Barvy průběhů v grafu lze nastavit libovolně. Také rozměry grafu lze nastavit
podle potřeby. Grafy lze umístit do jednoho společného okna, anebo každý graf
do samostatného okna, které lze umístit kdekoliv na obrazovce.
Osciloskop má tzv. kurzory, pomocí kterých se na obrazovce odměřuje. Čára t=0
ukazuje okamžit spuštění. Signálům lze přiřadit jména a legenda se jmény pak
zjednodušuje identifikaci signálu. Pokud je potřeba, lze k signálu umístit popis,
poznámku.
Osciloskopický software umožňuje zvětšovat průběhy ve vertikálním i horizontálním
směru a vracet je zpět do původní velikosti.
nastavení osciloskopu

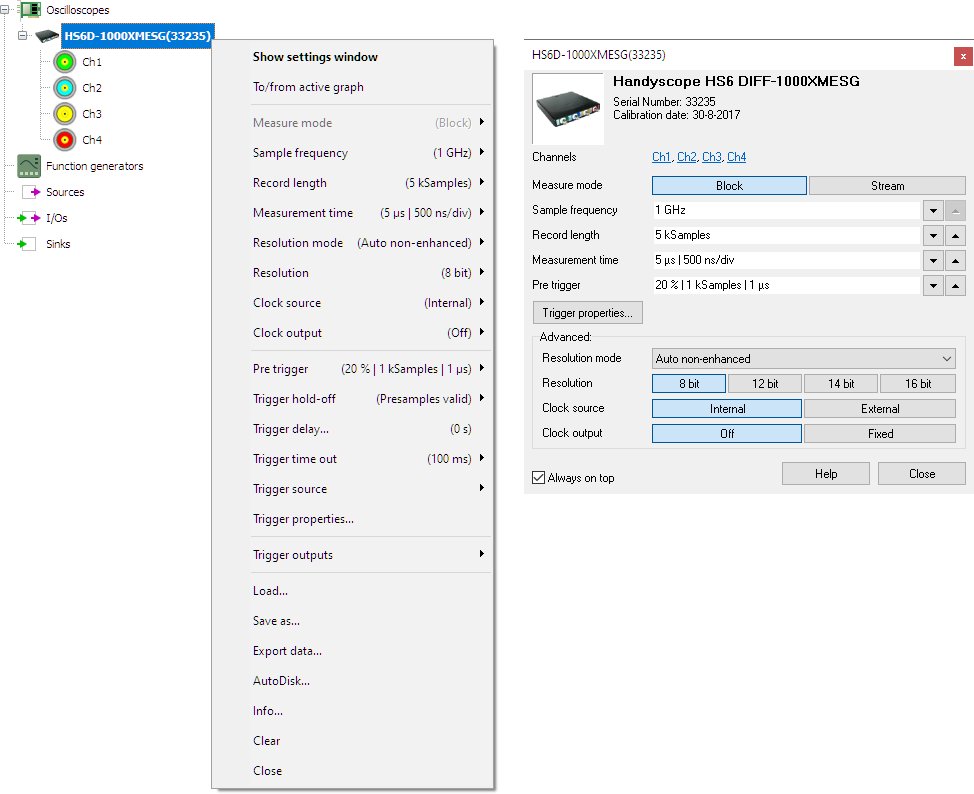

nastavení PC osciloskopu pomocí popup menu
Před měřením je potřeba osciloskop správně nastavit. Multikanálový oscoloskopický
software umožňuje pohodlně nastavit každý kanál, každé okno. To lze provést různými
způsoby. Jednou z možností je přes popup menu. Další možností je přes tlačítko
nastavení okna. Poslední možností je nastavení přes hotkey tlačítka.
nastavení kanálu osciloskopu

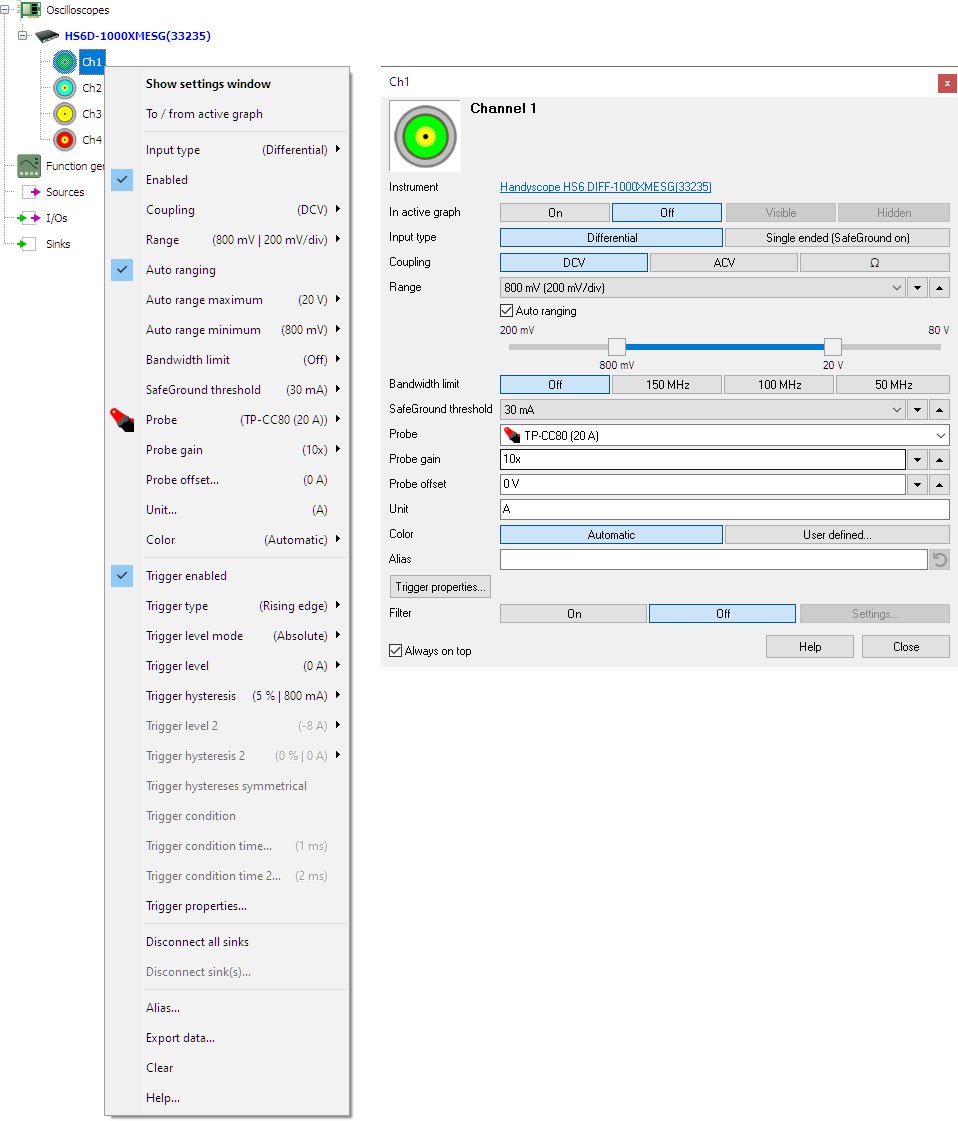

nastavení kanálu u PC osciloskopu pomocí popup menu
|
