Kalkulátor Tesla OKU 103

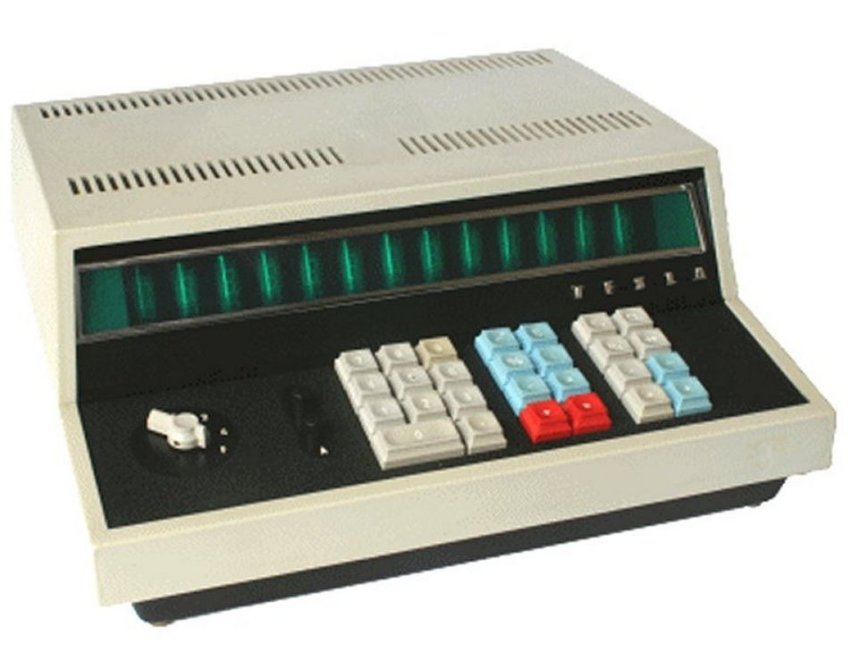

Tesla OKU-103
Kalkulátor OKU 103 vyráběla Tesla Bratislava počátkem 80-tých let minulého století. OKU-103 je konstruována na kalkulačkovém obvodu A4350 americké firmy Rockwell. Do Tesla Bratislava byl tento obvod dovážen přes polskou firmu Unitra. Displeje - VFD (Vakuový Fluorescenční Displej) byl ze SSSR, typ IV-6. V kalkulačce OKU-103 bylo celkem 13 těchto displejů. Kalkulačkový obvod Rockwell A4350 má čtyři základní operace ( +, - , x, / ), dále procenta a k tomu jednu paměť. Dokáže přičítat a odčítat do paměti. Obvod počítá, zobrazuje na 12 míst, první zleva, 13. místo bylo pro znaménko "minus" a symbol "C" nebo "E" pro indikaci chyby. Symbol "C" je přetečení v kladných číslech, symbol "E" je přetečení v záporných číslech (písmeno "C" doplněné znaménkem "minus").
Kalkulačkový obvod lze přepnout do float nebo fixed režimu. Ve fixed režimu pracuje buď jako integer nebo se 2 nebo se 4 desetinnými místy. Kalkulátor pracuje v číselném rozsahu od 10-11 do 1012-1 s kladným i záporným znaménkem a nulou.

re-engineering kalkulačky

Kalkulačka OKU 103 byla, na rozdíl od pozdější verze Tesla OKU-104 provedena na tehdejší dobu ještě slušným způsobem. Byla realizována na dvou deskách plošných spojů, z nichž desku plošného spoje pro kalkulačku navrhli a vyráběli v NDR v podniku RFT VEB. Pak desku plošného spoje dodali do Tesla Bratislava, kde na desku byly montovány součástky. V ČSSR se vyráběla pouze druhá deska plošného spoje, a sice jednodušší deska pro klávesnici.

Tesla OKU-103

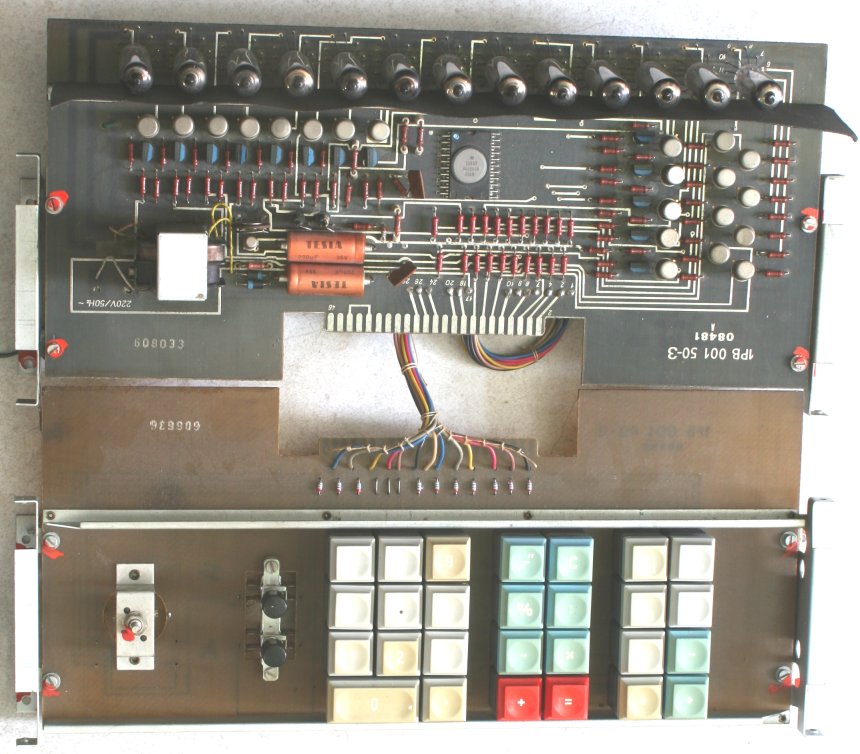

Obr. 1 - vnitřek kalkulačky Tesla OKU 103

Na obrázku 1 v horní částo obrázku je vidět řada VFD indikátorů, za kterými je černý tvrdý karton tvořící pozadí. Za kartonem, směrem dolů na obrázku uprostřed je kalkulačkový obvod. Vlevo a vpravo od něj jsou tranzistory pro spínání segmentů a anod jednotlivých VFD indikátorů. Všechny VDF indikátory pracují v multiplexním režimu a mají společné napájení pro žhavení. Horní deska kalkulátoru je propojena s dolní deskou klávesnice svazkem 13 lankových vodičů.

Kalkulačkový obvod A4350 od firmy Rockwell je proveden v technologii P-MOS, má napájení -15V a pouzdro se 42 vývody. Obvod má automatické nulování po zapnutí. Na obvod je připojeno v matici 28 tlačítek. Sedm skenovacích výstupů pro klávesnici je sdíleno s výstupy na multiplexovaný displej. Další dva výstupy na klávesnici slouží k přepínání pracovních režimů. Obvod zajišťuje kompletní "debouncing" jednotlivých kláves. Odpor stisknuté klávesy musí být menší než 1kΩ. Obvod má vnitřní oscilátor, který generuje takt pro činnost obvodu. Kmitočet lze nastavit vnějším odporem. Při standardní hodnotě odporu je nejdelší doba zpracování operace menší než 400 msec. Obvod má spotřebu přibližně 125 mW při -15V. Log. nula má úroveň od -10V do -20V a log. jednička má úroveň od -3.6V do +3V.

Tato kalkulačka je stále fungující, dále jsem ji nerozebíral na součástky. Vyhotovil jsem od ní kompletní dokumentaci, zapojení klávesnice, schema propojení obou desek kalkulačky, zapojení kalkulačkového obvodu, displeje a budících obvodů. Schema byla nakreslena v CAE systému EdwinXP a rozdělena na jednotlivé listy (klávesnice, kalkulačkový obvod, zdroj napájení, displej).

Protože mám samostatné kalkulačkové obvody a je nyní známé zapojení, je úvaha použít tyto obvody pro konstrukci podobné kalkulačky s LED displejem nebo jako periferní obvod ("matematický koprocesor") k nějakému primitivnímu mikropočítači (například k Arduinu). Pomocí základních funkcí volaných mikropočítačem by bylo možno řešit také složitější vědeckotechnické funkce.
