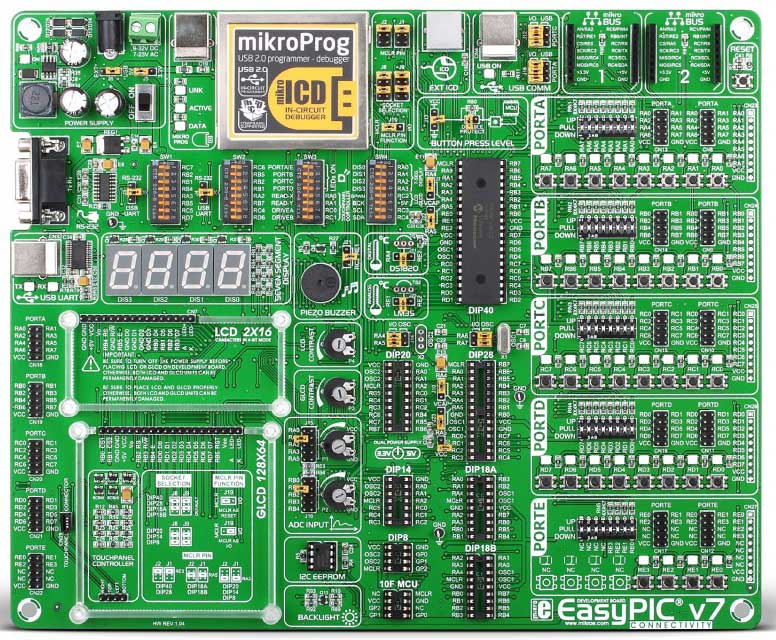

Desku lze napájet buďto z externího zdroje 8 až 16V DC/AC nebo z USB portu. Volba napájení je zkratovávací spojkou (jumperem). na desce je integrován USB programátor s ICD (in-circuit debugger). ICD lze teoreticky upgradovat pro nové mikropočítače uplodováním nového software. Upgrade je však plně v režii firmy Mikroelektronika. Pokud je mi známo, žádný upgrade v tomto směru nikdy neproběhl.

Na desku lze snadno instalovat (nasadit do dutinkových lišt) jednak LCD displej pro 4-bitový režim a jednak grafický displej pro 8-bitový režim.

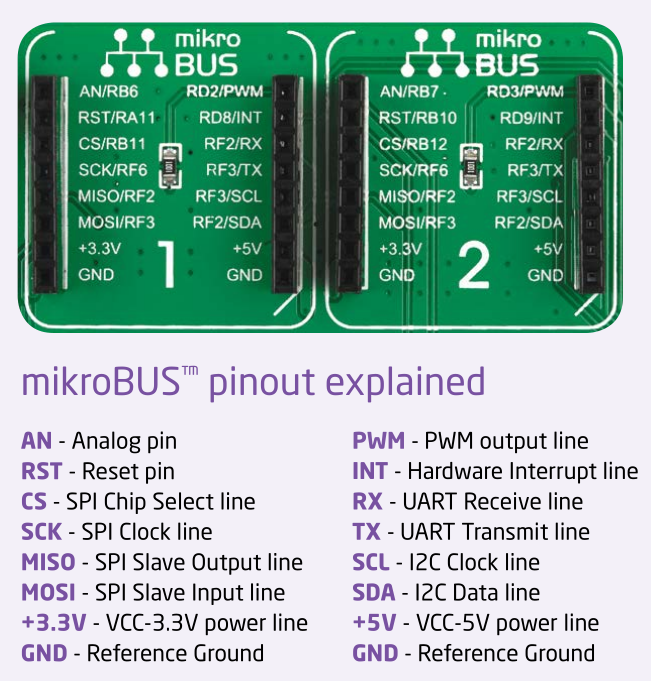

Deska má sériový port RS232C (obvod MAX3232), port USB (obvod FT232RL), port CAN bus a dva MicroBus porty. Port Mikrobus je tvořen de facto široká patice DIL16 / 900 mil, na kterou je přivedeno napájení a signály SPI, I2C, Tx/Rx, přerušení a po jednom analogovém a PWM signálu. Zapojení ukazuje následující obrázek:

zapojení modulů MikroBus

Firma Mikroe vyrábí velké množství různých MikroBus modulů. Moduly MikroBus se ujaly a existují také další výrobci modulů MikroBus.

Programování mikropočítače

První možností je použít vývojové prostředí s kompilátorem dodávaným firmou Mikroelektronika. Existují kompilátory pro mikroC, mikroBasic a mikroPascal. V tomto případě programování probíhá přes USB rozhraní a ICSP (In Circuit Serial Programmer).
Druhou možností je použít externí programátor napojený na ICD2/ISD3 konektor (In Circuit Debugger). ICD2 nebo ICD3 je RJ-12 konektor přímo napojený na programovací piny mikropočítače. V tomto případě můžeme použít programátor a vývojové prostředí MPLAB od firmy Microchip.

Pro jaké mikropočítače lze použít desku easyPIC7?

vývojovou desku easyPIC7 lze použít pro mikropočítače Microchip řady dsPIC30F. To jsou 16-bitové mikropočítače kombinované s digitálním signálovým procesorem (DSP). Protože mikropočítače se od sebe liší, na desce jsou dvě patice DIL40 s odlišně zapojenými piny, dále tři patice DIL28, též a odlišně zapojenými piny a jedna patice DIL18.
