Desku lze napájet buďto z externího zdroje 8 až 16V DC/AC nebo z USB portu. Volba napájení je zkratovávací spojkou (jumperem). na desce je integrován USB programátor s ICD (in-circuit debugger). ICD lze teoreticky upgradovat pro nové mikropočítače uplodováním nového software. Upgrade je však plně v režii firmy Mikroelektronika. Pokud je mi známo, žádný upgrade v tomto směru nikdy neproběhl.

Na desku lze snadno instalovat (nasadit do dutinkových lišt) jednak LCD displej pro 4-bitový režim a jednak grafický displej pro 8-bitový režim.

Deska má dva sériové porty RS232C, jeden port RS485 obvod LTC485), dva porty CAN bus, porty SPI a I2C, konektor pro klávesnici PS/2, sériový Ethernet přes obvod ENC28J60, dále obvod reálného času (PCF8583P), 12-bitový DA převodník (MCP3204) a MMC/SD slot pro multimedia karičky max. 2 GByte. Pro AD převodníky jsou na desce dva potenciometry, kterými lze simulovat vstupní signál. Napěťová reference AD převodníků je 4.096V. Instalovat lze teplotní senzor DS1820.

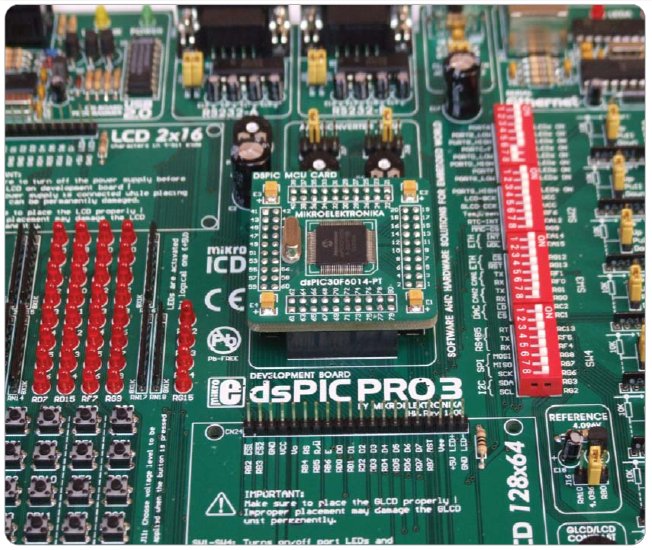

Mikropočítač (standardně dsPIC30F6014A) je na samostatné čtvercové destičce s 80 piny, která se zasouvá do dutinkových lišt na vývojové desce.

Programování mikropočítače

První možností je použít vývojové prostředí s kompilátorem dodávaným firmou Mikroelektronika. Existují kompilátory pro mikroC, mikroBasic a mikroPascal. V tomto případě programování probíhá přes USB rozhraní a ICSP (In Circuit Serial Programmer). Nedostatek je, že nové verze vývojových prostředí firmy Mikroelektronika nemusí nutně podporovat vývojovou desku dsPIC Pro 3.
Druhou možností je použít externí programátor napojený na ICD2 konektor (In Circuit Debugger). ICD2 je RJ-12 konektor přímo napojený na programovací piny mikropočítače. V tomto případě můžeme použít vývojové prostředí MPLAB od firmy Microchip.

Pro jaké mikropočítače lze dsPICPRO3 použít?

vývojovou desku dsPICPRO3 lze použít pro mikropočítače Microchip řady dsPIC. To jsou 16-bitové mikropočítače kombinované s digitálním signálovým procesorem (DSP). Mikropočítače nejsou přímo na desce, ale nasouvají se na 80-pinových adaptérech do konektoru vytvořeného z dutinkových lišt. Tento způsob umožňuje použití desky pro obrovské množství různých mikropočítačů. Můžeme si vytvořit vlastní 80-pinový adaptér s mikropočítačem, který ani není výrobkem Microchip. Je nutné pouze dodržet připojení několika základních signálů mezi mikropočítačem a základní deskou. Následující obrázek ukazuje příklad mikropočítačového modulu s dsPIC30F6012:

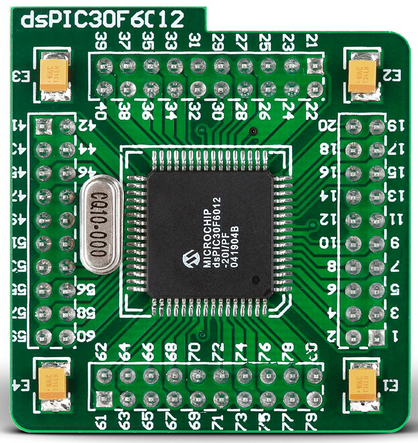

mikropočítačový modul s dsPIC30F6012e

Zapojení mikropočítačového modulu a rozměry destičky, plošného spoje, lze nalézt v manuálu MCU Cards for dsPIC PRO 4 development system. Kromě mikropočítačů řady dsPIC30 můžeme desku využít také pro mikropočítače řady dsPIC33.
