V dubnovém vydání časopisu Elektor v roce 1996 vyšel článek s názvem Centronics interface use that port!. Článek popisuje jednoduchý přípravek, který pomocí LED diod monitoruje signály mezi LPT portem PC počítače a Centronics zařízením. Překreslil jsem v článku uvedené schema do CAE systému EdwinXP a vytvořil novou desku plošného spoje. Deska je navržena pro montáž do skříňky KP-17. Velikost desky je 5.35" x 4.4" (136 x 112mm). Přidal jsem monitorovací konektor 2x20 pin pro plochý kabel, kterým se lze napojit na všechny signály a data. Monitorovací konektor umožní připojit mikropočítač a tak mnohem přesněji zjistit situaci při komunikaci mezi PC a periferií. Nejen to, mikropočítač může simulovat periferii a komunikovat s PC, anebo naopak, mikropočítač může řídit a testovat periferní zařízení.

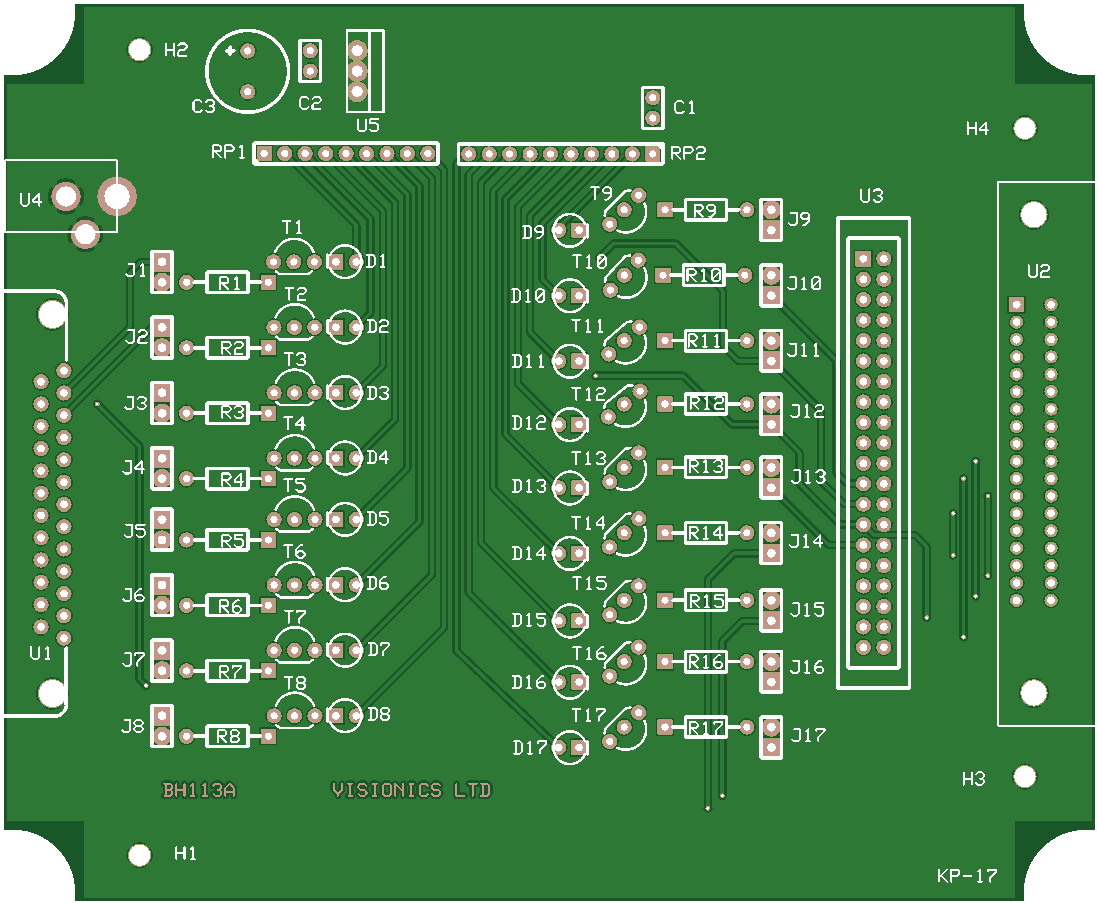

Obr. 1 - deska pro monitorování signálů na paralelním portu PC
Deska používá na straně LPT portu konektor D-sub-25 a na straně periferie Centronics 36-pin konektor. Na tyto konektory je připojeno 8 datových signálů a 9 řídících signálů. Po návrhu této desky mne napadlo rozšířit projekt na monitorování 24 bitů. Návrh desky byl přepracován, přičemž stávající propojení LPT konektoru a Centronics konektoru bylo zachováno. Tato druhá deska má velikost 8.3" x 7.2" (211 x 131 mm) a je navržena pro montáž do skříňky Hammond 1599.

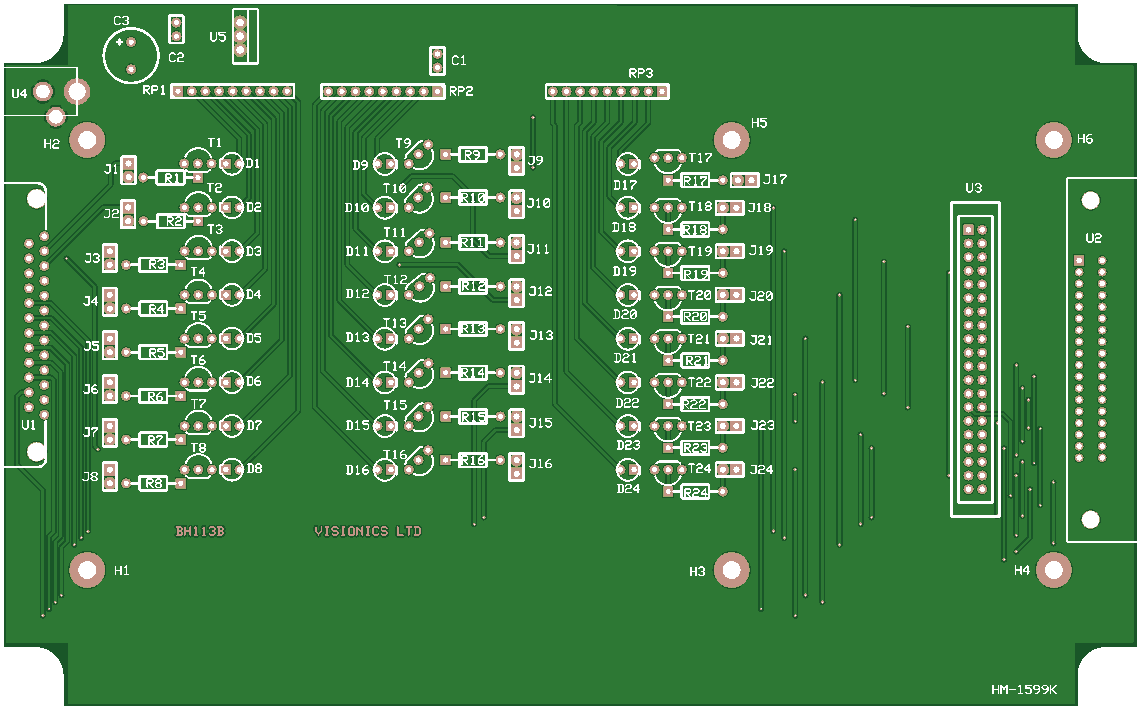

Obr. 2 - deska pro monitorování 24 bitů
Tuto desku lze použít univerzálně, nejen pro monitorování signálů na LPT portu PC počítače, ale obecně pro monitorování 24 bitů na libovolné sběrnici. V úvaze je nyní vytvoření malého logického analyzátoru s mikropočítačem a grafickým displejem, který bude zobrazovat situaci a stavy na sběrnici graficky, pomocí průběhů anebo pomocí dat v hexadecimálním nebo binárním vyjádření.
|
