Před časem jsem pořídil bezdrátový zvonek BZ11. Nedostatkem zvonku je malá hlasitost. Zvonek je vhodný do malého bytu a pokud nemáte puštěnou televizi, pak jej uslyšíte. Zvonek jsem rozebral a zjistil jsem, že je sestaven z čínských integrovaných obvodů. Výstup zvonku je přes SMD obvod na 32Ω miniaturní reproduktorek. Proměřil jsem výstupní signál na reproduktorku pomocí analogového osciloskopu. Signál má amplitudu od 3V do 5V po dobu "vyzvánění", respektive přehrátí melodie. Reproduktorek není připojen proti zemi, nýbrž je připojen na výstupy jakéhosi mikrozesilovače nebo budiče. Pro zesílení zvuku jsem použil univerzální modul: monostabilní klopný obvod s opticky izolovaným vstupem. Vstupní odpor modulu je 50Ω, čímž převyšuje impedanci reproduktorku. Ze zvonku byl odstraněn reproduktorek a nahražen svorkami. Regulátor hlasitosti byl také odstraněn a nahražen odporem 51kΩ proti zemi. Po této úpravě byl zvonek propojen s modulem MKO. Modul je napájen ze stejnosměrného zdroje +12V, zatímco zvonku bylo ponecháno jeho síťové napájení. Výstupní relé MKO modulu spíná hlasitý centrální alarm požární a bezpečnostní signalizace. Tím je zajištěno spolehlivé hlasité vyzvánění kdekoliv v domě a též na zahradě za domem. Dobu vyzvánění (sepnutí relé) lze nastavit trimrem na modulu MKO obvodu v rozsahu 8 až 30 sec.

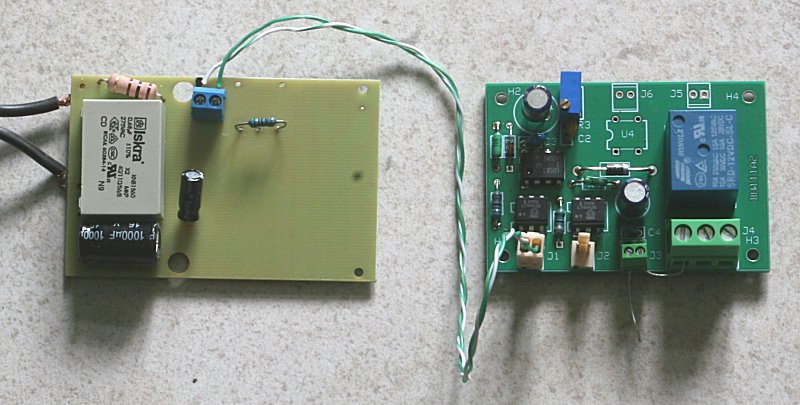

Následující obrázek ukazuje propojení desky bezdrátového zvonku s modulem MKO. Na desce zvonku (vlevo) jsou vidět potřebné úpravy. Místo reproduktorku je modrá svorkovnice a místo regulátoru hlasitosti je odpor 51kΩ .
Obr. 1 - propojení desky zvonku s modulem MKO

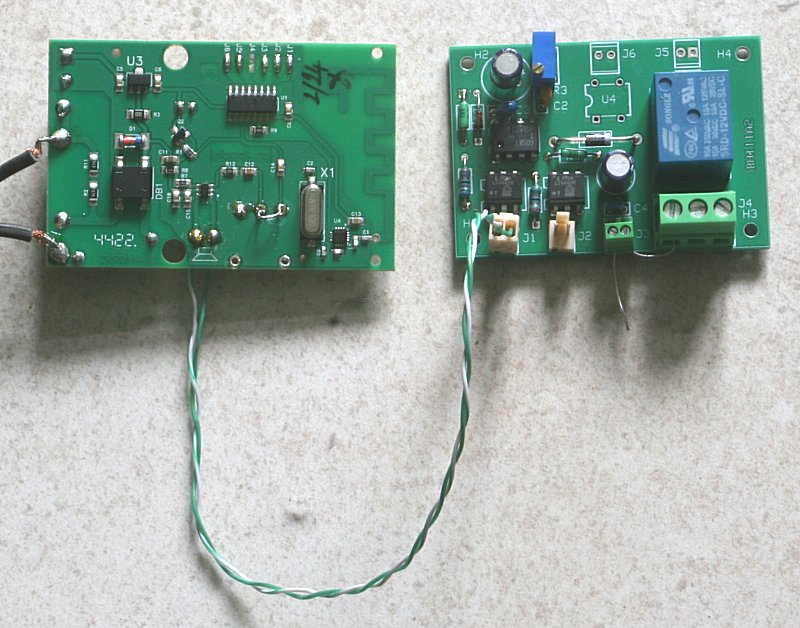

Následující obrázek ukazuje opět propojení desky zvonku s MKO modulem, s náhledem na opačnou stranu desky zvonku. Na desce MKO modulu není osazen obvod U4 (můstkový usměrňovač), ani konektor J6 pro napájení střídavým napětím.
