V simulačním programu DEEDS můžete velmi rychle sestavit vlastní logickou strukturu. Následující obrázek, printscreen ukazuje kompletní zapojení BCD dekodéru na 7-segmentový kód pro řízení LED číslovek se společnou katodou. Kromě BCD vstupů "A", "B", "C" a "D" má dekodér ještě vstupy "/LT", "/BI", "/RBI" a výstup "RBO", známé z obvodu 7447. Zapojení si můžete obkreslit a vyzkoušet, anebo si můžete napsat o grafický soubor pro DEEDS, anebo o soubor ve VHDL. Zapojení pak můžete vylepšovat a zahrnout do vašeho vlastního projektu.

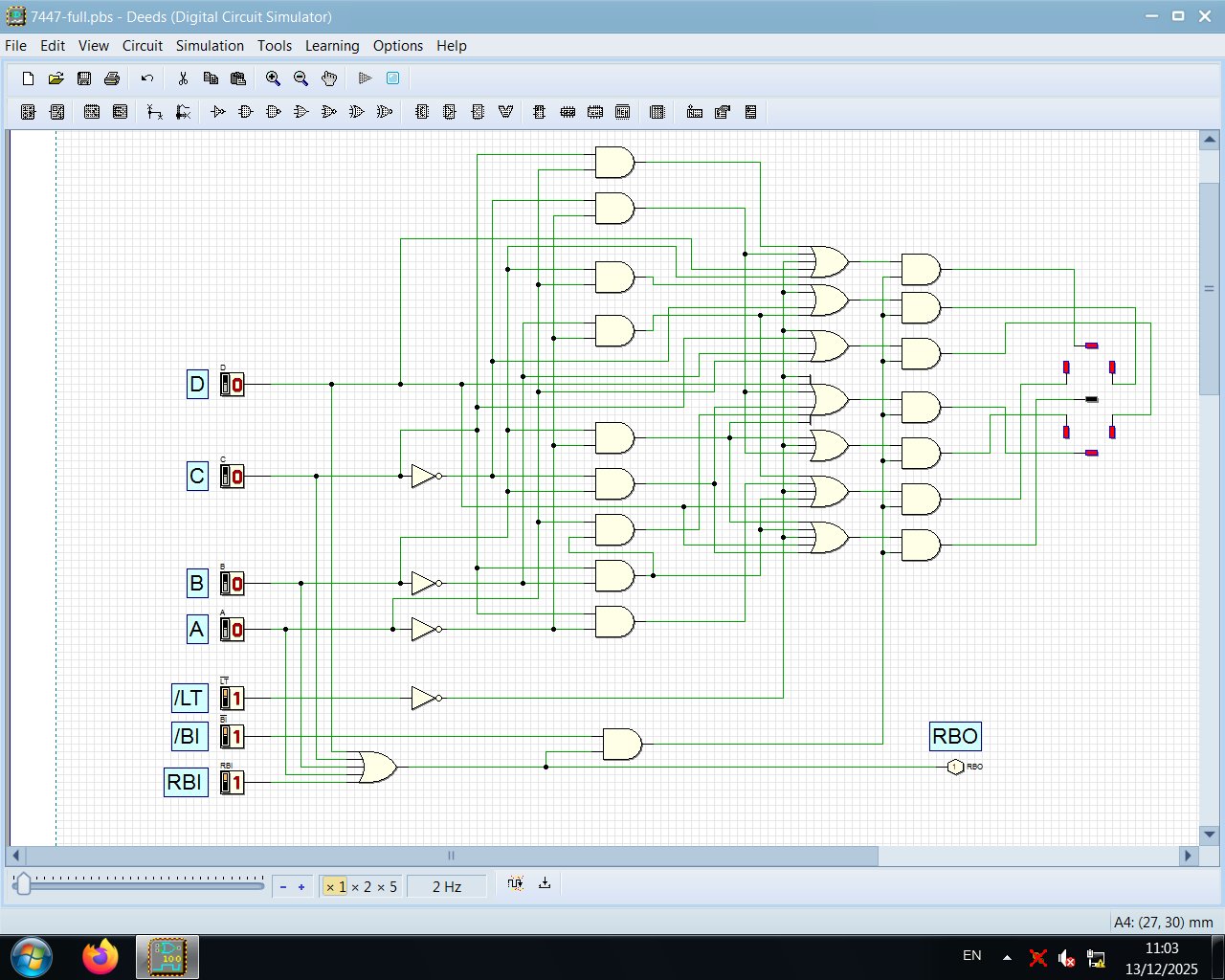

Obr. 1 - dekodér BCD na 7-segmentový kód
Náměty na vylepšení: doplnění dekodéru o zobrazení písmen "A", "C", "E", "F", "H", "L" pro vstupní kódy dekadicky 10 až 15.
|
