Astabilní klopný obvod
Nejzákladnější zapojení s obvodem 555 je astabilní klopný obvod, nebo-li jednoduše řečeno "blikač". Obvod 555 dovoluje napájecí napětí od 5V do max. 18V.
Výstup z obvodu 555 je přes výkonový, tzv. "Darlintonův" tranzistor, který umožňuje připojit výkonovou zátěž, například celé pole LED diod nebo výkonný zvukový generátor a podobně. Mezní kolektorový proud tohoto tranzistoru je 5A. Zátěž se zapojí mezí emitor tohoto tranzistoru a zem. Výstupní periodu určují odpory R1, R2 a kondenzátor C2. Perioda se spočte ze vztahu:
T = 0.7 x (R1 + 2x (R2+R4)) x C2
kde:
R1, R2, R4 .... je odpor v Ohmech
C je kapacita ve Faradech
T je perioda v sekundách

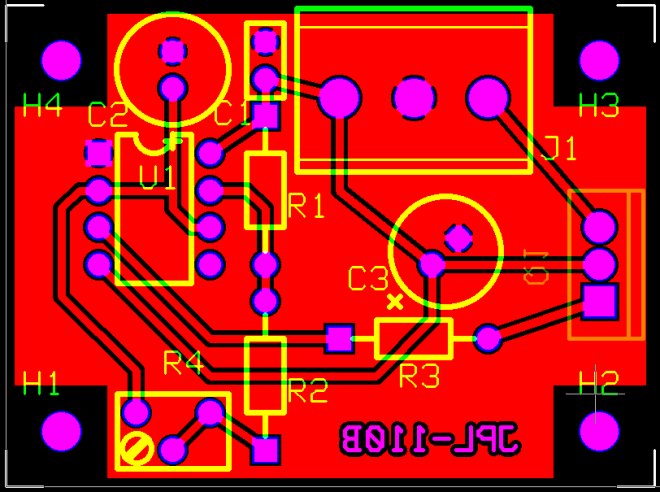

Poměrem hodnot odporů R1 a součtu R2 + R4 je možno ovlivnit střídu (dobu mezi pulzem a mezerou). Je-li součet hodnot R2 a R4 mnohem větší než hodnota R1, je střída přibližně 50%. Následující obrázek ukazuje navržený plošný spoj. Je jednostranný s THD součástkami. Tranzistor se může montovat na straně součásdtek nebo také z opačné strany (ze strany spojů). V tom případě jej možné jej ohnout a přichytit na hliníkový chladič. Můžete si návrh desky obkreslit nebo si napsat o výrobní soubory a nechat si destičku vyrobit.
Astabilní klopný obvod č.2
Jestliže doba pulzu má být kratší než doba mezery, je nutno do předchozího zapojení začadit diodu. Střída v zapojení bez diody se vypočte ze vztahu:
Střída = Tpulzu / Perioda = Tpulzu / (Tpulzu + Tmezery)
Střída = (R1 + R2 + R4) / (R1 + 2x (R2+R4))
V zapojení s diodou, kde bude střída nižší než 50%, platí vztah:
Tpulzu = 0.7 x R1 x C2
Tmezery = 0.7 x (R2 + R4) x C2
Střída = Tpulzu / (Tpulzu + Tmezery) = R1 /( R1 + R2 + R4)
Následující obrázek ukazuje schema zapojení doplněné o diodu:

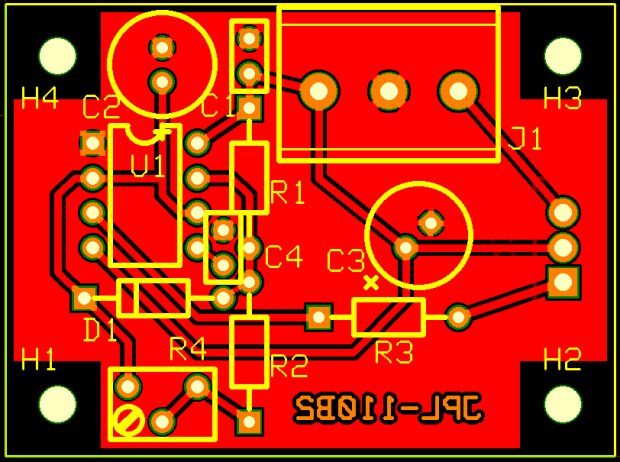

A odpovídající deska plošného spoje s doplněnou diodou:
Monostabilní klopný obvod
Zatímco astabilní klopný obvo má dva stavy, mezi kterými se trvale překlápí, monostabilní klopný obvod má pouze jeden stav, do kterého se překlopí po impulzu zvenčí a po nějaké době se vrátí do klidového stavu. Následující obrázek ukazuje zapojení monostabilního klopného obvodu s obvodem 555:
Výstup monostabilního klopného obvodu je stejný jako u předchozích astabilních klopných obvodů. Avšak vstup je odlišný. Je doplněn o spinače "START" připojený na spouštěcí vstup obvodu 555 (pin 2) a spinač "RESET" připojený na nulovací vstup obvodu 555 (pin 4). Po stisku tlačítka "START" obvod vygeneruje impuls o nějaké době trvání a pak se vrátí do klidového stavu. Doba trvání puylzu se spočte ze vztahu:
Tpulzu = 1.1 x (R1+R4) x C2

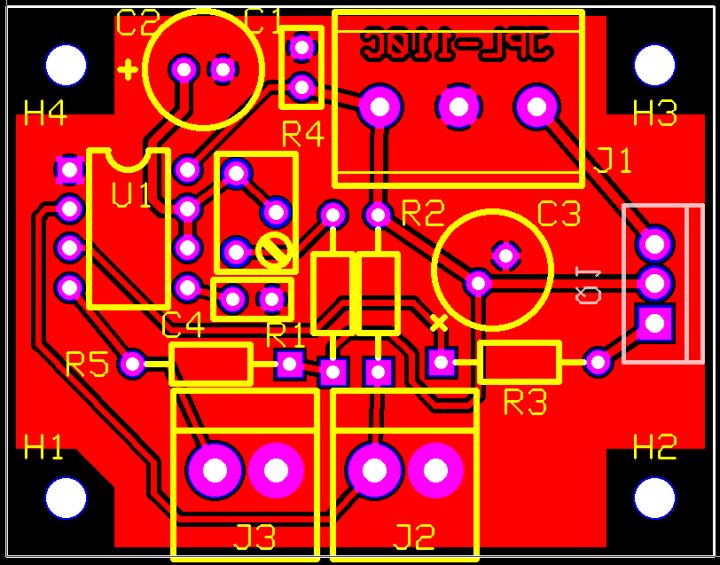

Součet R1 a R4 by měl být v rozsahu od 1kΩ do 1MΩ. Spouštěcí impuls musí mít úroveň nižší než 1/3 napájecího napětí. To znamená, že ke spuštění dojde na sestupnou hranu spouštěcího impulzu (v případě spouštěcího tlačítka ihned po stisku). Když napětí na C2 dosáhne 2/3 napájecího napětí, obvod se vrátí do základního stavu. Jakmile obvod vygeneruje impuls, všechny další spouštěcí impulzy jsou ignorovány. Resetovací impulz vrátí obvod okamžitě do základního stavu bez ohledu na spouštěcí impulzy. Jestliže resetovací funkce není potřebná, je vhodné připojit vývod 4 obvodu 555 na napájecí napětí (odpor R5 bude drátová spojka a J3 se nepoužije). Následující obrázek ukazuje příklad desky plošného spoje pro uvedené zapojení monostabilního klopného obvodu s obvodem 555:
Můžete si návrh obkreslit nebo si napsat o výrobní podklady a nechat si destičku vyrobit.
|
